砖形图Renko Chart：有效过滤市场噪音的图表类型
你盯着K线图，感觉每根蜡烛都在说话，但你根本听不懂它在说什么。图表上全是噪音，上一秒看涨，下一秒又像要跌，趋势方向完全读不清楚。很多交易者不知道的是，问题不是你读图能力差，而是你一直在用一种天生就会放大噪音的图表。
引子
2021年，我在整理一批交易日志的时候，翻出了一段我自己当年的记录。
内容大概是这样的：做了一笔多单，入场之后行情来来回回震荡了五天，每天都在担心是不是要跌破，每天都在重新分析。第五天，行情往上走了，我还没反应过来就平仓了——因为我被这五天的噪音折磨得已经没耐心了。
后来统计了一下，那笔交易的方向是对的，趋势是对的，我的止损位也没有被触及过。唯一的问题是：我在图表上看到了太多东西，全是短期波动的细节，把我对趋势的判断完全干扰掉了。
这不是心理问题，这是图表设计的问题。

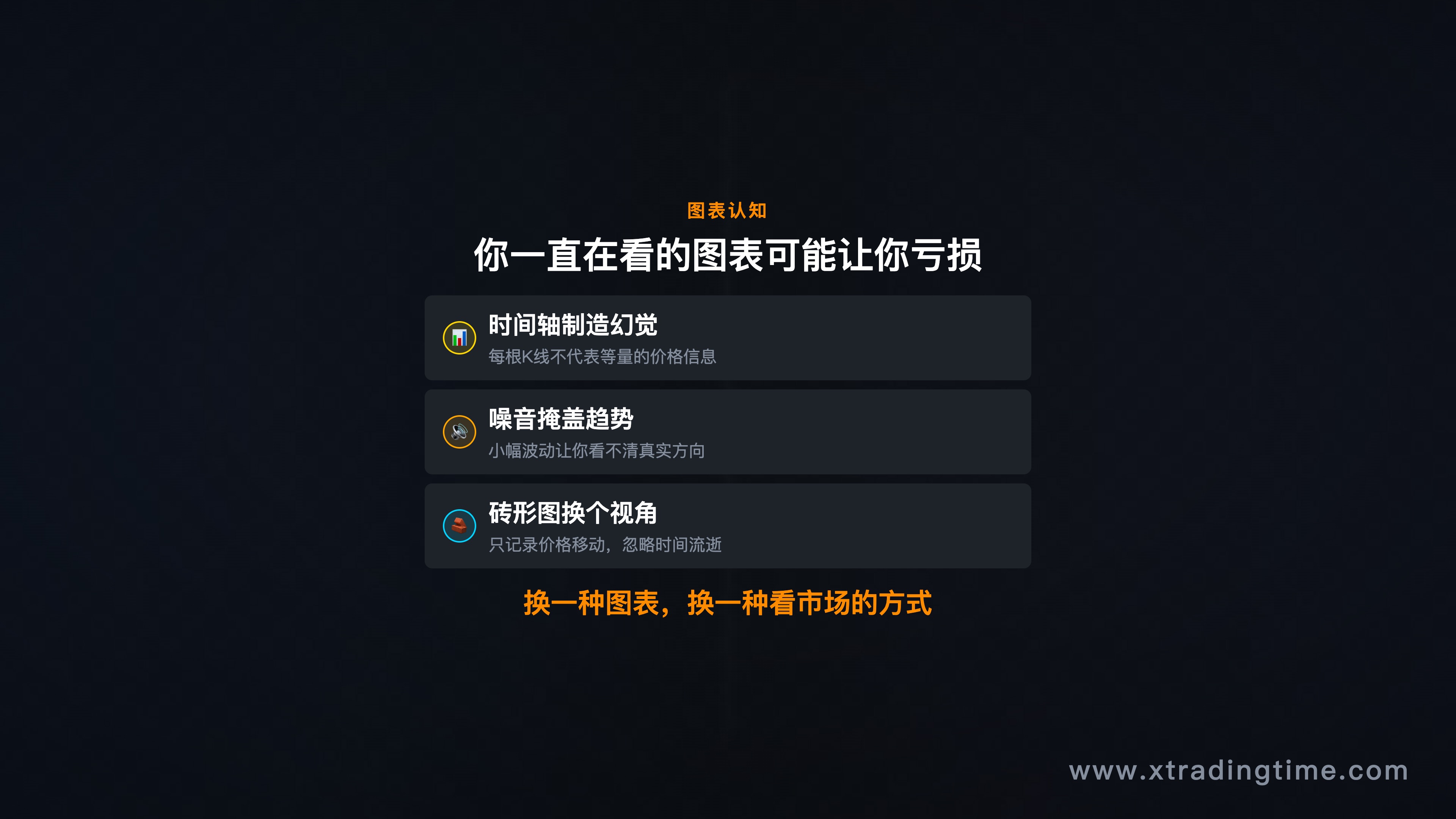

传统的K线图，或者叫蜡烛图，是按照时间轴来构建的。每隔固定的时间就会出现一根新的K线，不管价格有没有动、动了多少、是正常波动还是异常信号，它都会忠实地记录下来。这个设计的出发点是完整性——把每一分钟、每一个小时、每一天发生的所有事情都记录下来。
但完整性是有代价的。代价就是：大量的信息是你不需要的，甚至是对你有害的。
交易的本质是跟随有效的价格移动。小的来回震荡、因为流动性不足导致的跳动、开盘收盘的习惯性波动——这些东西从来就不是你应该响应的信号，但在K线图上，它们和真正的趋势信号长得一模一样，混在一起，你需要花费大量的注意力去区分。
砖形图（Renko Chart）的设计逻辑完全不同。它的出发点不是”记录每一个时间点发生的事情”，而是”只在价格真正移动了足够大的幅度时，才记录一次”。时间不再是构建图表的维度，价格移动本身才是。
这个区别，带来的是完全不同的视觉体验，也带来了完全不同的交易决策环境。

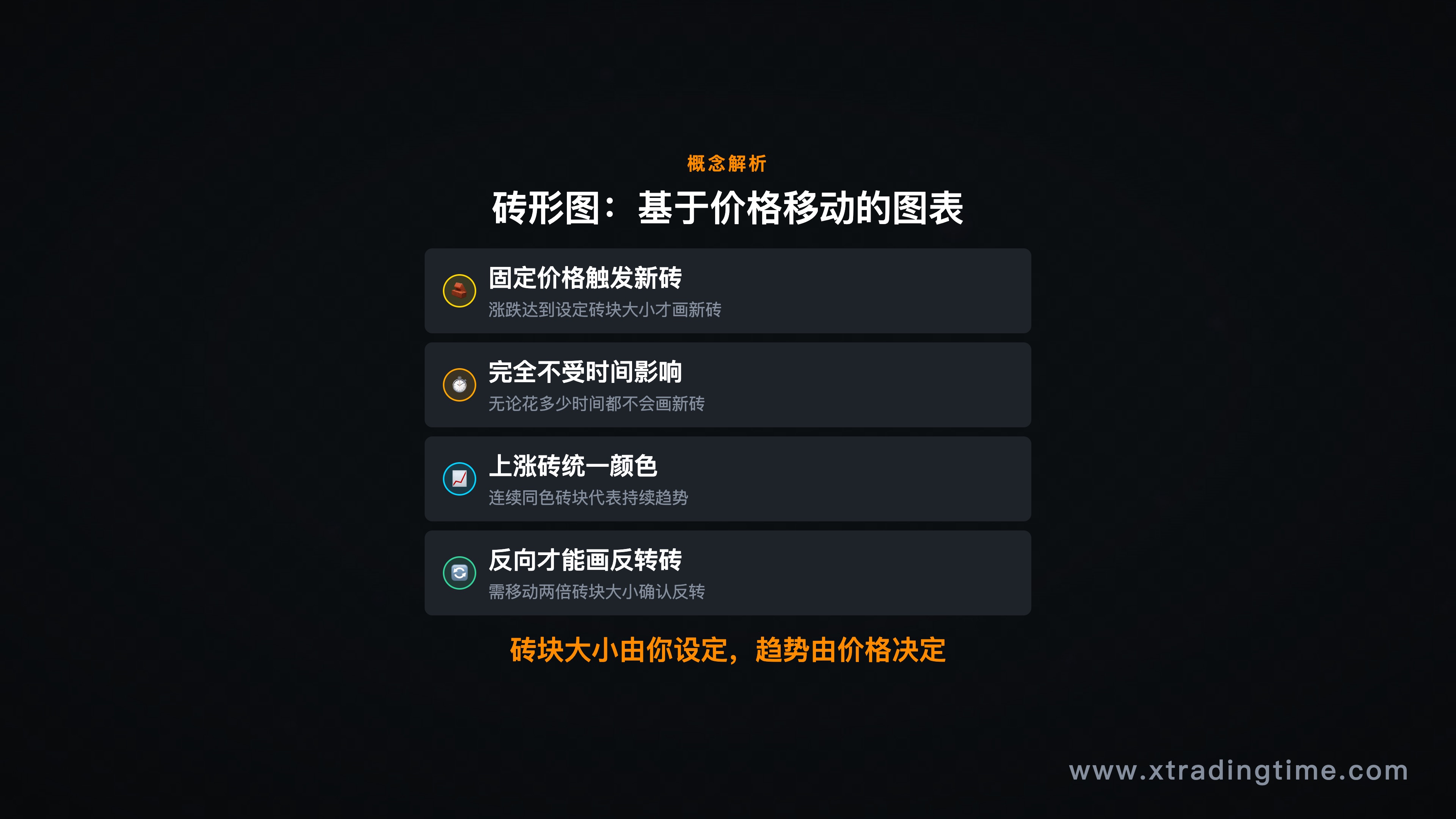

什么是砖形图：一种基于价格移动的图表
砖形图的历史可以追溯到日本，英文名叫做Renko Chart，“Renko”这个词来源于日语里的”Renga”，意思是砖块。这个名字非常形象，因为这种图表看起来就像是用砖块堆叠起来的，整整齐齐，方方正正。
它的核心规则只有一条：只有当价格移动达到预先设定的固定幅度时，才会出现一个新的砖块。
具体来说是这样运作的：
假设你把砖块大小设定为10点。当前价格是1000。那么：
- 价格必须涨到1010，才会出现一个新的上涨砖块（实心/白色/绿色）
- 价格必须跌到990，才会出现一个新的下跌砖块（空心/黑色/红色）
- 如果价格在990到1010之间来回走，不管走了多少次、用了多长时间，图表上什么都不会发生
这就是砖形图最关键的特征：它对时间完全不敏感，只对价格的幅度敏感。
一天之内可能出现10个砖块，也可能一个都没有。一周之内可能只出现2个砖块，但一个小时之内也可能出现15个砖块。取决于的不是时间，而是价格真的移动了多少。
从图表外观上来看，砖形图非常特别。每个砖块都是相同大小的方块，上涨砖块从左下排到右上，下跌砖块从左上排到右下，整个图表看起来像阶梯状的”Z字形”路径。没有上下影线，没有长短不一的蜡烛实体，只有整整齐齐的砖块。
这种整洁背后的逻辑很清晰：当你看到连续的上涨砖块，代表价格在持续地、有规律地向上移动；当你看到上涨砖块之后出现了下跌砖块，代表价格已经发生了足够大的反向移动，值得你注意了。
所有低于砖块大小的波动，在砖形图上是完全不可见的。这不是数据丢失，这是主动的信号过滤。
砖形图的核心逻辑：不是所有的价格移动都值得响应，只有足够大的移动才构成信号。

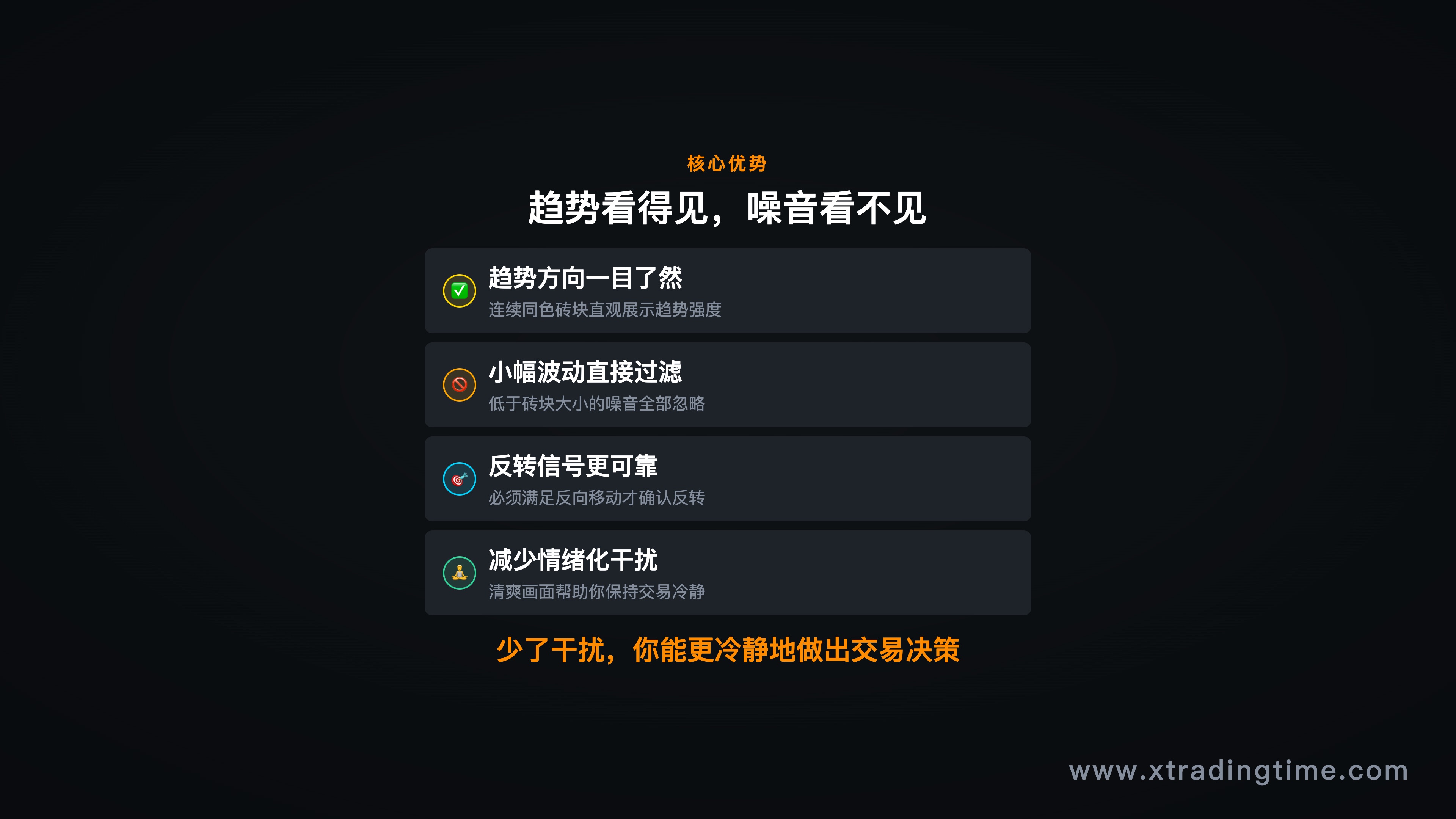

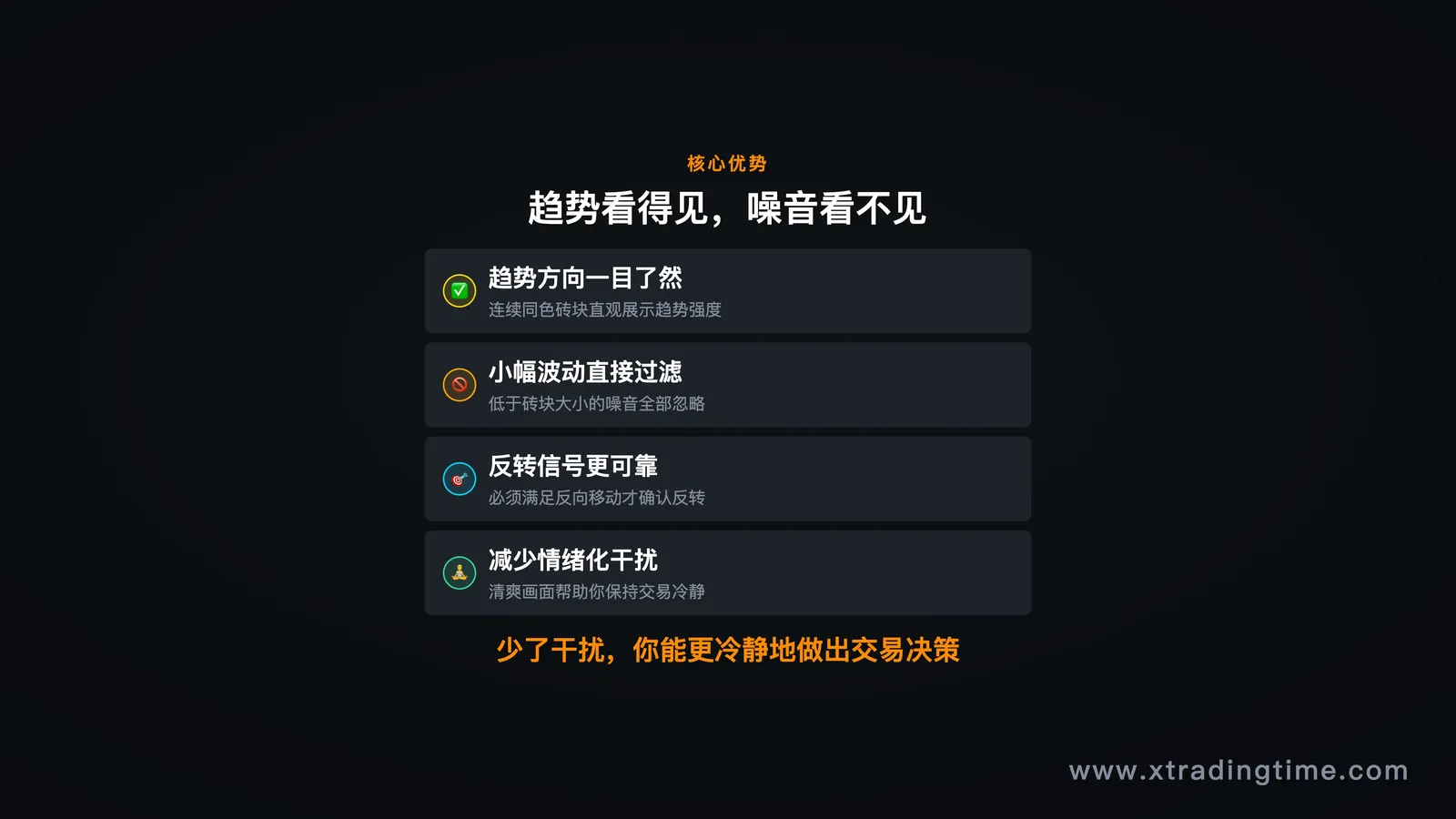

砖形图的核心优势：趋势看得见，噪音看不见
我用砖形图处理过几个不同品种的历史数据，最直观的感受是：拿着砖形图，你会对这个品种的趋势性有一个非常快速、准确的印象。
普通K线图，尤其是短周期的，看起来永远是上下振荡的一团乱麻。你需要靠均线、靠结构分析、靠经验去”提炼”出趋势。这个提炼过程本身就会引入主观判断，引入误差。
砖形图把这个提炼过程提前做好了——用价格移动幅度作为过滤器，把不够大的波动直接过滤掉，剩下的就是经过初步清洗的价格移动序列。
一、趋势阶段判断更清晰
在趋势行情中，砖形图会呈现非常漂亮的单方向砖块序列。连续5个、10个、20个同向砖块排列在一起，这个视觉冲击力是K线图完全无法比拟的。你不需要去数波段，不需要去辨别这个回调是正常的还是趋势反转，砖形图上的砖块序列会告诉你：价格在以一种稳定的方式向某个方向移动。
这对于趋势跟踪策略来说价值极大。趋势跟踪最大的敌人就是在趋势延续阶段被小幅震荡甩出去，砖形图提高了”信号阈值”，过滤掉的恰恰是那些让趋势跟踪者犯错的小波动。
二、反转信号的辨别更简单
在K线图上，你需要判断一个反转信号是否”有效”。你要看它的大小、位置、成交量、是否突破了某个关键结构。这些判断有一定的复杂性，而且高度依赖你的经验积累。
在砖形图上，反转的定义非常明确：当图表出现了与当前方向相反方向的砖块，这就是一个结构性的反转信号，因为这意味着价格已经反向移动了至少一个砖块的幅度。你不需要额外判断它的大小——它已经足够大了，因为满足砖块大小是出现砖块的前提条件。
三、震荡行情的识别更快速
在K线图上，震荡行情和趋势起步阶段的图形有时候很像，你经常需要等待更多的图形确认才能判断当前处于哪种状态。
在砖形图上，震荡行情的特征是：砖块频繁换方向，今天出现一个上涨砖块，明天出现一个下跌砖块，后天又回到上涨，整体没有形成一个方向。这种模式一眼就能看出来，你不需要反复量测高低点来确认。
四、减少”过度交易”的冲动
很多交易者有一个坏习惯：图表上出现了一点点移动就想响应。这种冲动在K线图上很容易被激发，因为K线图的每一根蜡烛都是一个”事件”，你会觉得每根蜡烛都在告诉你什么。
砖形图大幅降低了图表的”事件密度”。在安静的市场里，砖形图可以几个小时都没有新砖块出现。这反而是一个重要的信息：没有出现砖块，说明价格没有发生足以触发信号的移动。你可以继续等待，不需要去解读每一秒的价格跳动。

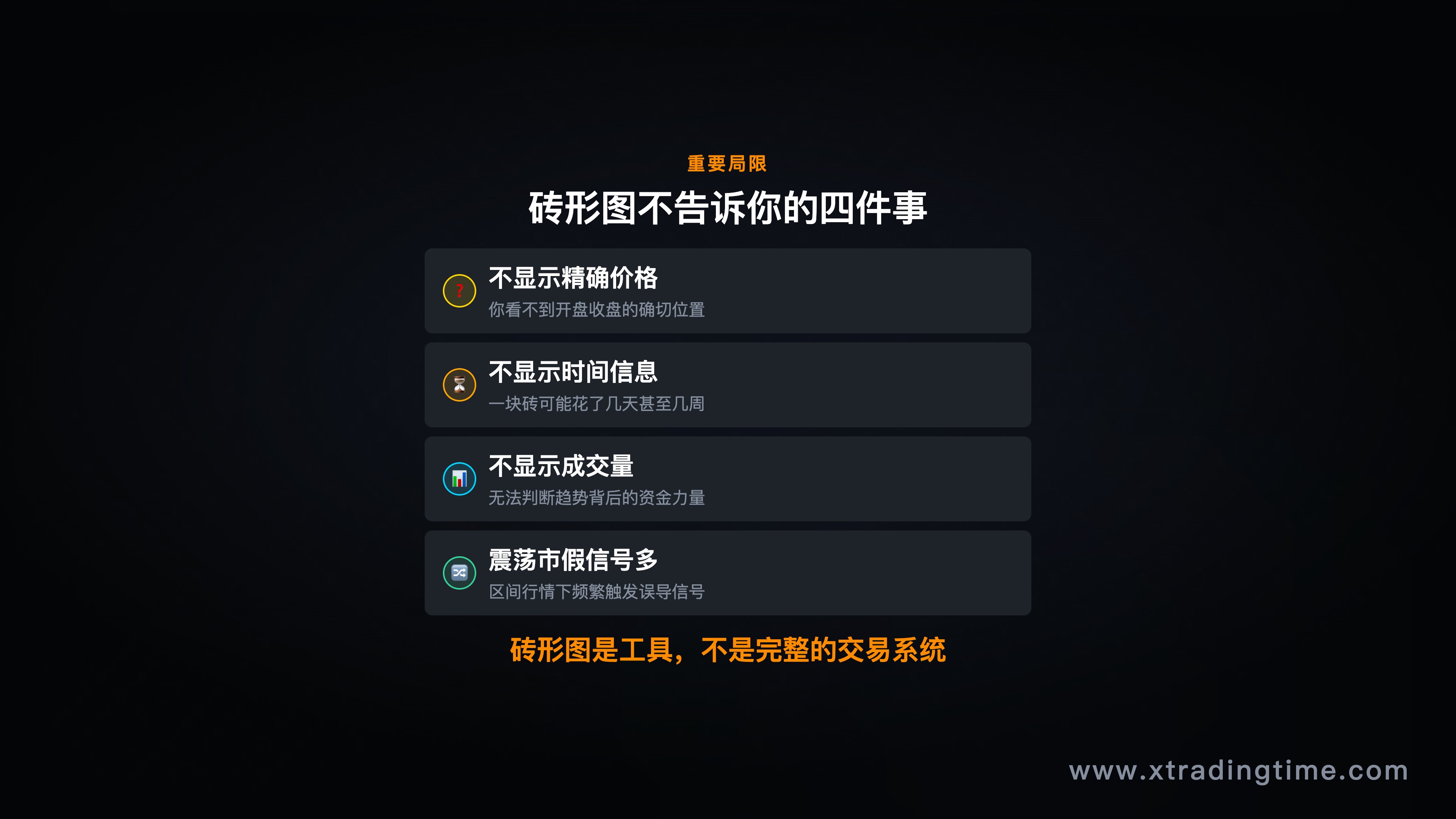

砖形图的局限性：它不告诉你所有真相
任何工具都有它适合的场景和不适合的场景。砖形图的局限性非常明确，如果你不了解这些局限性就贸然使用，很容易掉进新的坑里。
一、完全丢失时间维度
这是砖形图最根本的局限。当你看着砖形图的时候，你根本不知道每个砖块花了多长时间才形成。
这带来一个很实际的问题：你无法直接用砖形图来判断价格运动的速度和动能。一段急速上涨和一段缓慢蠕动，在砖形图上可能看起来一模一样。而速度和动能，往往是判断行情强弱的关键信息。
举个例子：一周之内出现了20个上涨砖块，和一年之内出现了20个上涨砖块，砖形图的形态完全相同，但这两种情况对交易的意义天差地别。你没有办法从砖形图本身获取这个信息。
这也意味着砖形图不适合用于需要精确时间判断的交易策略，比如：你需要在某个特定时间窗口内出场，或者你的止损是基于时间而不是价格的，砖形图都无法直接支持。
二、不显示价格在砖块内部的走势
每个砖块只告诉你”价格移动了这么多”，但不告诉你这个移动过程是什么样的。砖块内部可能是一路顺畅，也可能是来来回回最终才走完这个幅度。
在实际行情中，这个区别有时候很重要。一个流畅形成的砖块和一个挣扎了很久才完成的砖块，在市场意义上是不同的，但砖形图无法区分它们。
三、砖块大小的设置极大影响图表的样貌
砖块大小是砖形图的核心参数，这个参数的选择有很大的讲究，选错了，砖形图会变得毫无意义。
砖块太小：过滤效果不足，图表仍然充满噪音，砖块换方向非常频繁，和普通K线图一样难以阅读。
砖块太大：过滤过度，图表看起来极其平滑，但信号太稀少，每次出现反转砖块的时候，行情可能已经走了相当大一段，你的入场点会非常滞后。
这个”刚好合适”的砖块大小，不同的品种、不同的市场状态下是不同的，而且没有一个放之四海而皆准的公式。这需要你通过历史数据测试来找到。
四、入场点天然滞后
砖形图是一种”确认型”工具。它出现新砖块，意味着价格已经走了足以形成砖块的幅度。等你看到反转信号，市场已经在反转方向上走了一个砖块了。
这在趋势强劲的时候不是大问题，因为趋势还会继续，滞后一点入场无妨。但在震荡行情里，等你看到信号去做，行情可能已经走到了另一个方向的边缘，做进去马上就亏。
五、砖形图不能单独用于制定止损位
因为砖形图不显示价格在砖块内部的走势，也不显示高点低点，你没有办法基于砖形图上的结构来精确地放置止损位。通常的做法是把砖形图用于趋势判断，把普通K线图用于精确的止损位设置。
砖形图是一个趋势过滤器，不是一个完整的交易决策系统。把它当成万能工具的人，会在实战中碰壁。

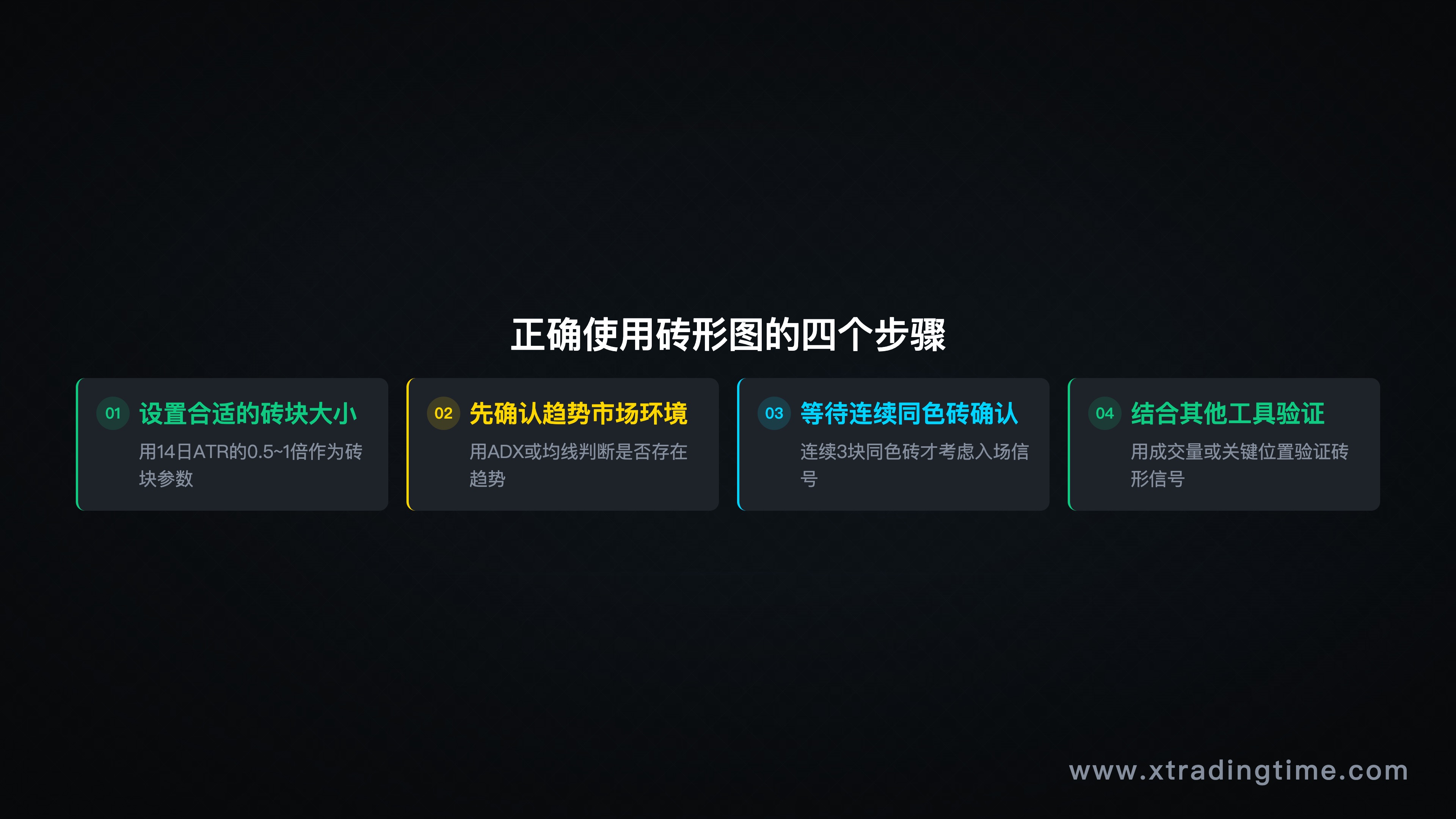

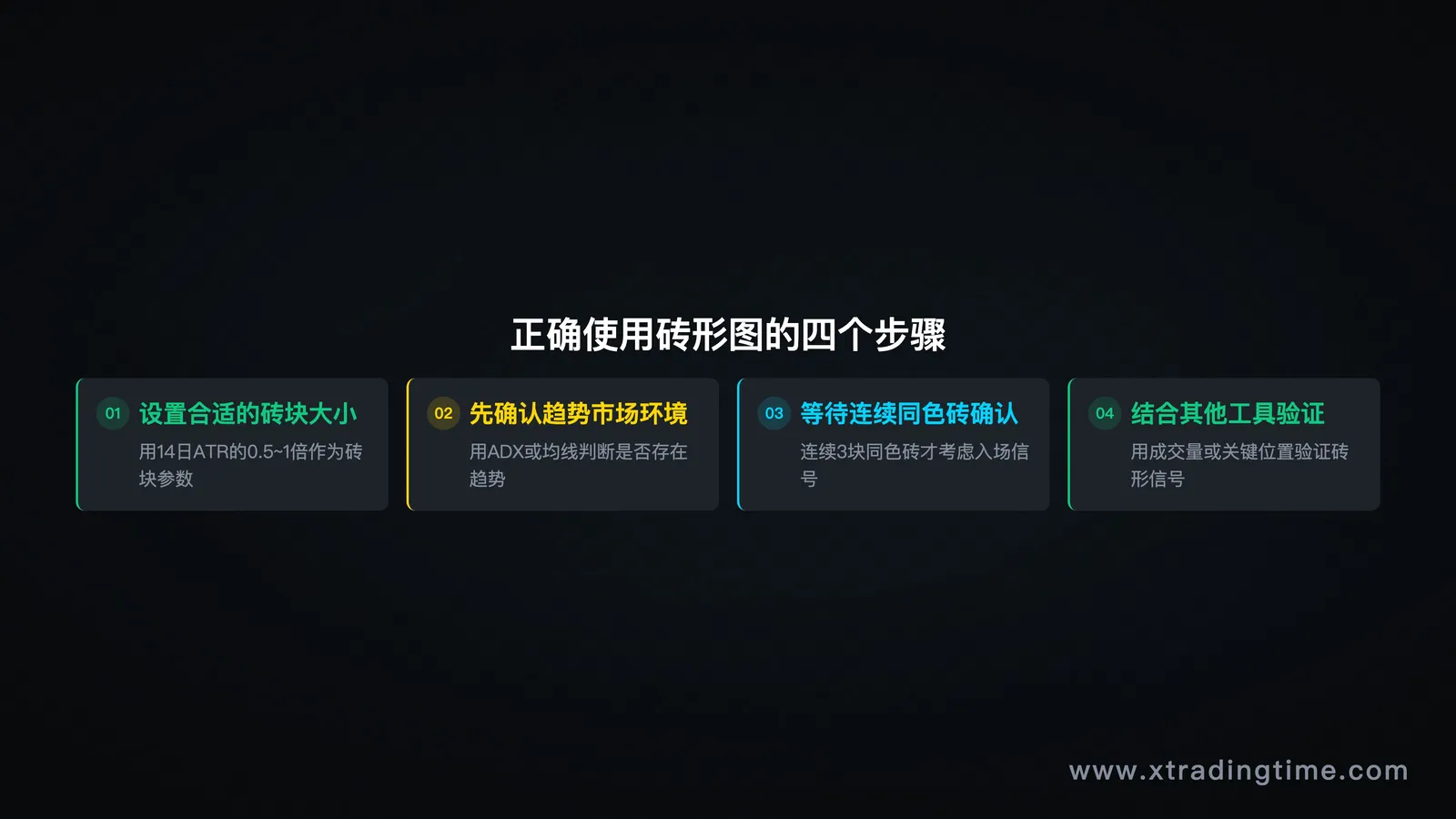

如何正确使用砖形图：参数设置和配合方法
理解了砖形图的优势和局限之后，我们来讲具体怎么用。
砖块大小的设置：ATR法 vs 固定值法
砖块大小（Brick Size）是砖形图最重要的参数。主流有两种设置方式：
第一种是固定值法。你直接给一个固定的点数或者价格幅度，比如对于黄金设定为2美元，对于标普500指数设定为5点。这种方法简单直接，图表的解读也非常稳定，因为每个砖块的意义是固定的。
缺点是：不同市场状态下，同样的固定值会导致完全不同的结果。在低波动期，2美元的砖块可能需要两天才能形成；在高波动期，2美元的砖块可能半个小时就出现十几个。这种情况下，图表的信号密度会大幅变化，影响你的判断。
第二种是ATR法，ATR是Average True Range（平均真实波幅）。你基于当前市场的波动性来动态调整砖块大小，常用的是用14周期ATR的0.5倍或1倍作为砖块大小。
ATR法的优势是自适应。当市场波动增大，ATR增大，砖块也随之变大，过滤掉的噪音更多；当市场波动缩小，ATR缩小，砖块也随之变小，捕获的细节更多。这样砖形图在不同市场状态下的行为相对稳定。
实际上，大多数主流图表软件（TradingView、MT4/MT5、Sierra Chart等）已经内置了基于ATR的砖形图设置，你可以直接在参数里选择”ATR-based”模式，然后选择ATR周期（通常14）和倍数（通常0.5-1.5）。
我个人倾向于用ATR法，以14周期ATR的1倍作为起点，然后根据实际图表效果做调整。如果觉得砖块换向太频繁，把倍数调大一点；如果觉得砖块换向太少、信号太滞后，把倍数调小一点。没有绝对正确的参数，只有适合你的交易风格的参数。
砖形图的标准用法：趋势判断层
砖形图最适合的角色是”趋势判断层”，也就是你用它来回答一个问题：当前市场处于上涨趋势、下跌趋势还是震荡？
具体操作：
看连续同向砖块的数量。5个以上连续同向砖块，一般可以认为有趋势；砖块频繁换方向，基本上就是震荡。
看砖块换向之后的持续情况。真正的趋势反转，通常在出现第一个反向砖块之后，还会继续出现更多的反向砖块。如果出现一个反向砖块之后马上又换回原方向，这往往是趋势中的正常回调，不是真的反转。
看反转砖块的位置。如果上涨趋势在创出新高的位置出现了反向砖块，比较值得关注；如果反向砖块出现在历史支撑/阻力区域，更值得关注。
与标准K线图配合使用的方法
这是我认为最实用的用法：两个窗口，一个砖形图，一个K线图，用于同一个品种。
砖形图负责告诉你大方向：当前是趋势行情还是震荡行情，趋势方向是什么，趋势是否已经明显改变。
K线图负责告诉你精确的入场和止损：在砖形图确认的大方向上，用K线图寻找具体的入场信号（比如回调到支撑后的反弹K线、缩量整理后的突破K线），然后用K线图的高低点来放置止损。
这种配合方式的好处是：砖形图帮你对抗短期噪音，避免在小波动里反复进出；K线图帮你精确定位，避免砖形图天然的滞后性让你入场太晚、止损太大。
两个图表结合，实际上就是用不同的维度来分析同一个价格序列——砖形图读的是价格移动的幅度序列，K线图读的是时间轴上的价格序列，两者互补。
适合砖形图的交易品种和市场状态
砖形图不是对所有品种、所有时间段都同等有效的。
它在趋势性强的市场里发挥最好，比如外汇主要货币对的大趋势阶段、大宗商品的多空切换阶段、股票市场的板块轮动趋势阶段。这些场景下，砖形图能很清晰地帮你看到趋势的延续和结束。
它在高度震荡、没有方向的市场里效果很差，甚至会产生很多误导性的”假反转”信号。在区间震荡行情里，任何趋势跟踪工具效果都不好，砖形图也不例外。
这就是为什么我说砖形图不是一个独立的交易系统，而是一个帮助你在合适的时候做正确事情的工具。你还需要有自己的方法来判断当前是否适合趋势交易，砖形图本身无法告诉你这件事。
砖形图的实战配置建议（以外汇为例）
如果你想开始测试砖形图，以下是一个实际可以操作的起点：
品种选择：先选一个趋势性相对好的品种，比如EUR/USD或者GBP/USD的周线/日线级别行情。
参数设置：在TradingView上，搜索对应品种，然后在图表类型里选择”Renko”，进入设置，选择ATR方法，ATR周期14，倍数1.0。
观察方式：不要急着做单，先看砖形图和K线图是否与你对趋势的直觉判断一致。看砖形图在历史上是否在主要趋势阶段给出了清晰的单向砖块序列，在大反转之后是否出现了持续的反向砖块。
调整参数：根据你的主观判断，如果觉得砖块换向太频繁，把ATR倍数调大到1.5；如果觉得信号太少，调到0.7或者0.5。找到一个让你觉得”这个图表过滤的程度和我想要的差不多”的参数。
持续测试：在至少3-6个月的历史数据上观察砖形图的行为，不同市场状态下是否符合你的预期，信号的质量是否稳定。
总结
砖形图是一种小众工具，但它的存在有它的道理。在趋势跟踪这件事上，它确实能帮你做到很多普通K线图做不到的事：过滤低质量的小幅波动，让趋势的视觉呈现更清晰，降低你在震荡期里的操作冲动。
但它不是万能药。时间维度的缺失、参数设置的敏感性、信号天然的滞后性，这些局限性决定了它必须和其他分析工具配合使用，而不是独立支撑一套交易决策。
最实用的用法我已经说过了：砖形图做趋势判断，K线图做精确执行。两者分工明确，各自发挥。
如果你一直被市场噪音折磨、总是在趋势里做错方向，砖形图值得花时间认真测试。如果你的核心策略是短线，高度依赖时间信息，那砖形图对你的意义就有限，不必强行使用。
工具本身没有对错，只有适不适合。了解一个工具是什么、能做什么、不能做什么，然后根据自己的策略决定要不要用，这才是正确的学习方式。
一个交易者最贵的能力，不是找到最好的工具，而是知道手里的工具在什么时候管用、在什么时候会害你。
